Perfiladeira em funcionamento: a linha completa
Vídeo mais longo da galeria, com a máquina produzindo do começo ao fim: entrada da chapa, conformação nos rolos e saída da lâmina.
Nesta galeria estão vídeos e fotos reais de perfiladeiras JPIN: máquinas de roll forming que transformam a bobina de aço galvanizado ou aço carbono em lâminas de porta de enrolar, conformadas a frio nos rolos e cortadas na medida de cada porta.
Antes de comprar uma máquina, a dúvida mais comum é como ela trabalha na prática. Por isso a JPIN reuniu aqui gravações feitas na fábrica e na produção: dá para ver a chapa entrando nos primeiros roletes, o perfil se formando cabeçote a cabeçote, o disco de corte descendo e as lâminas meia-cana e microperfuradas saindo inteiras, sem emenda.

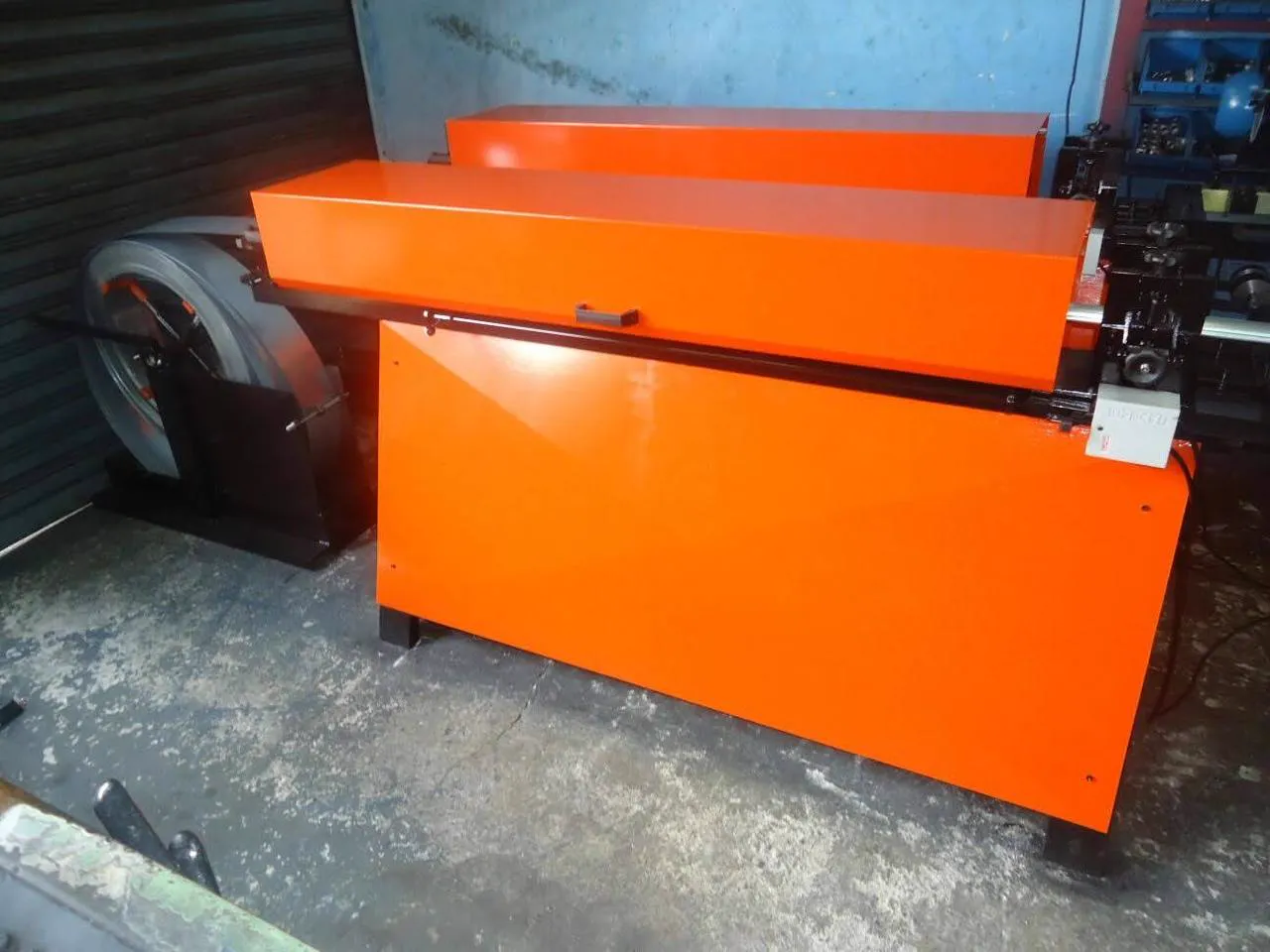

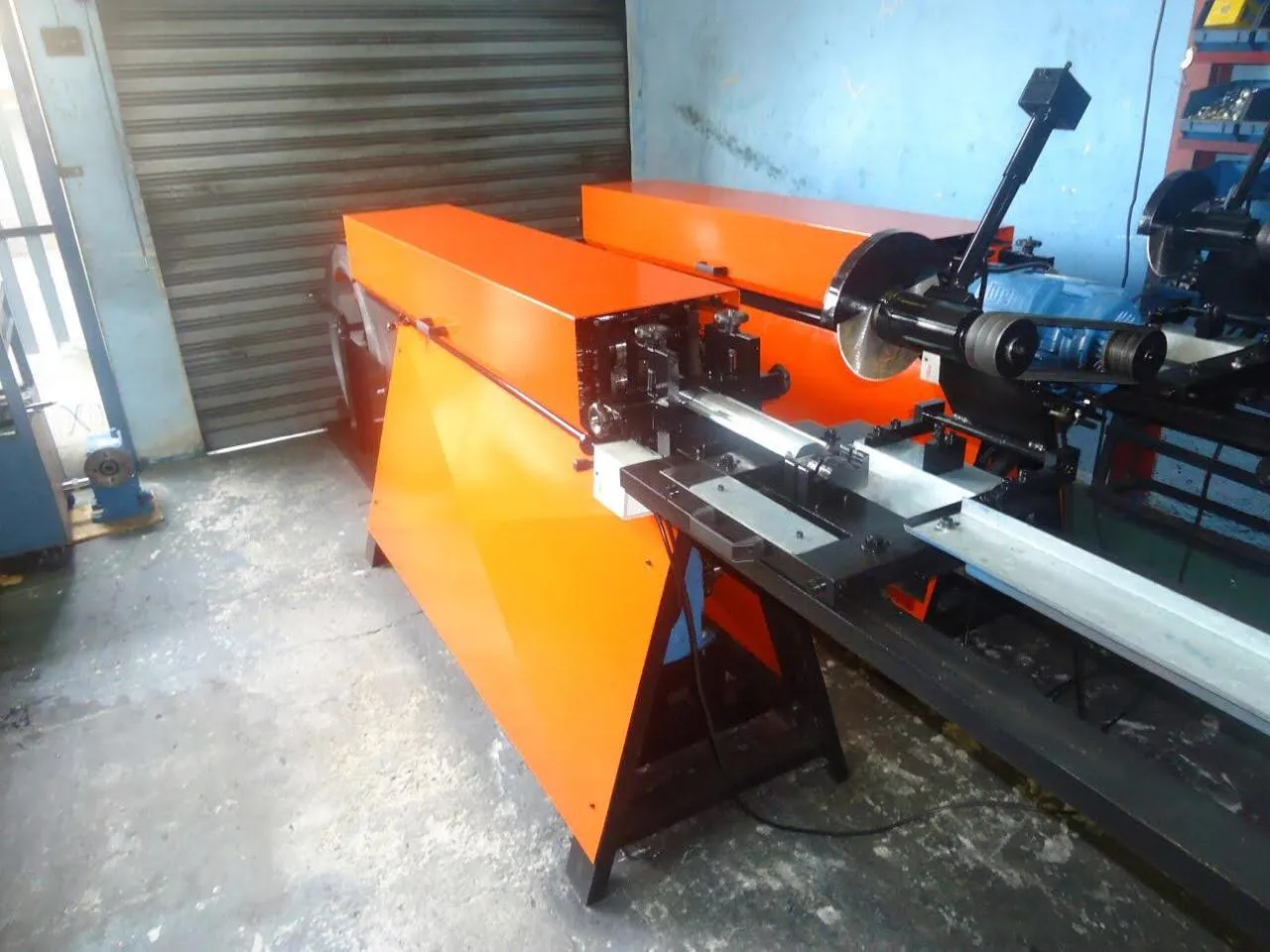

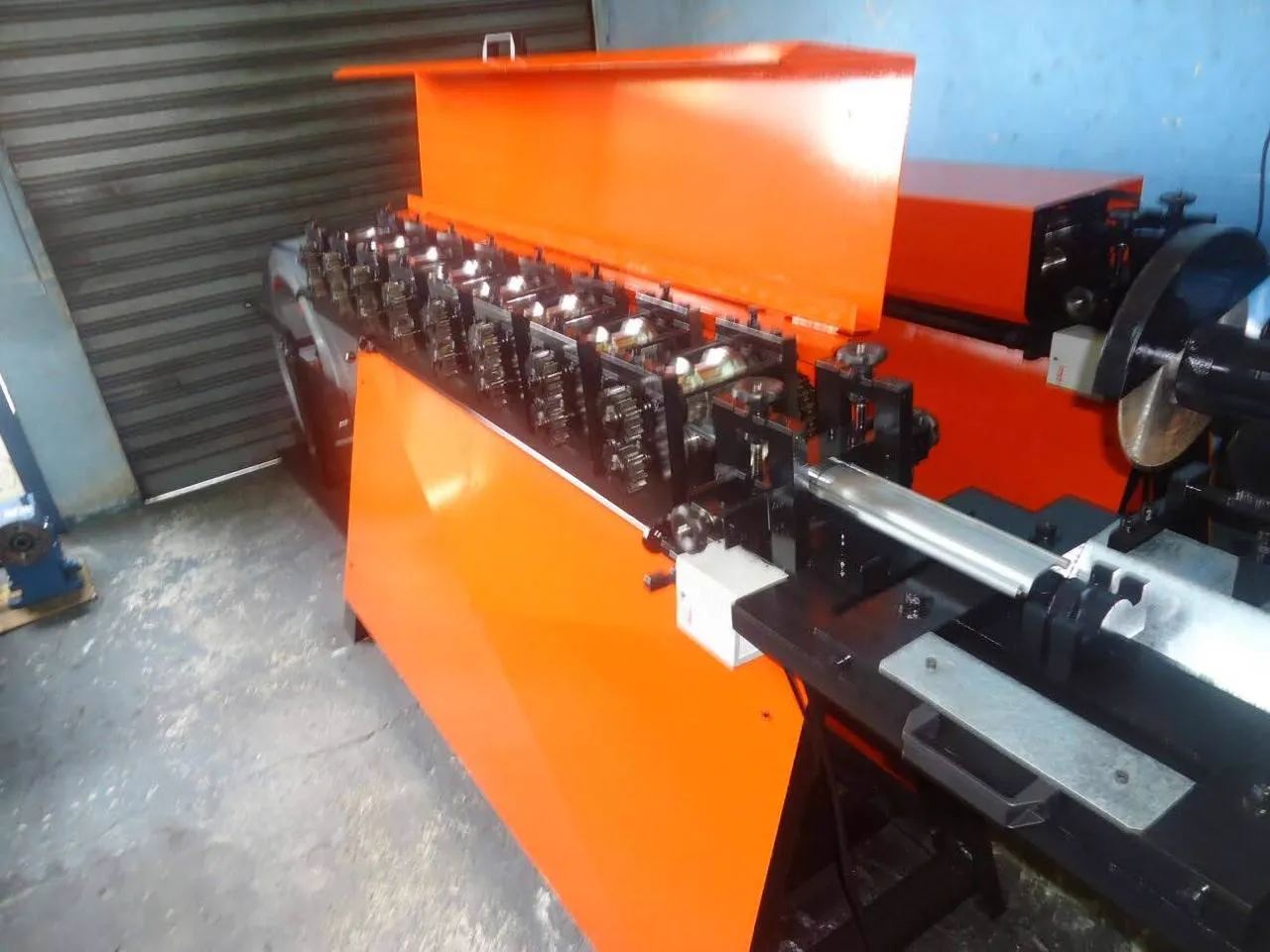

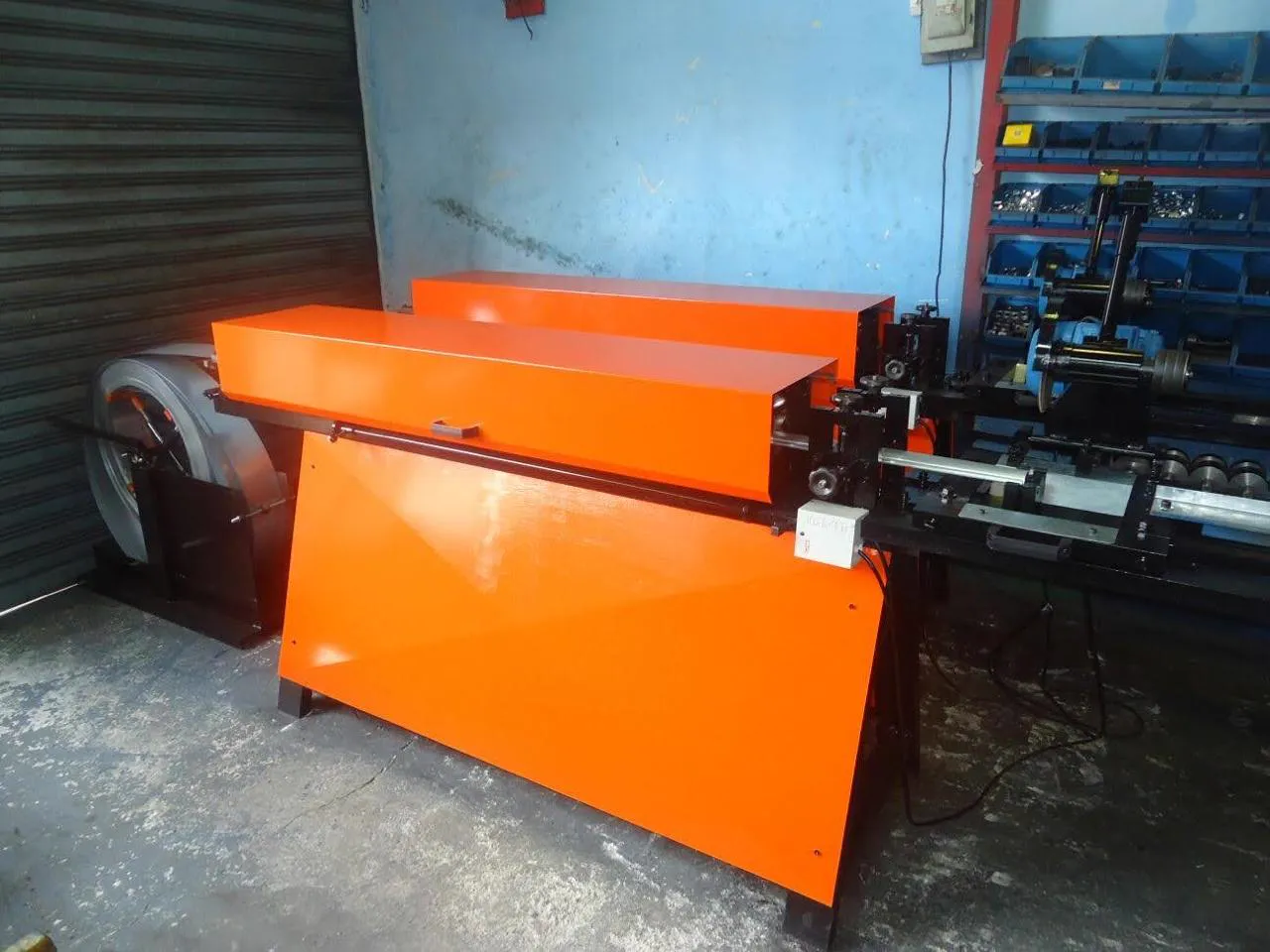

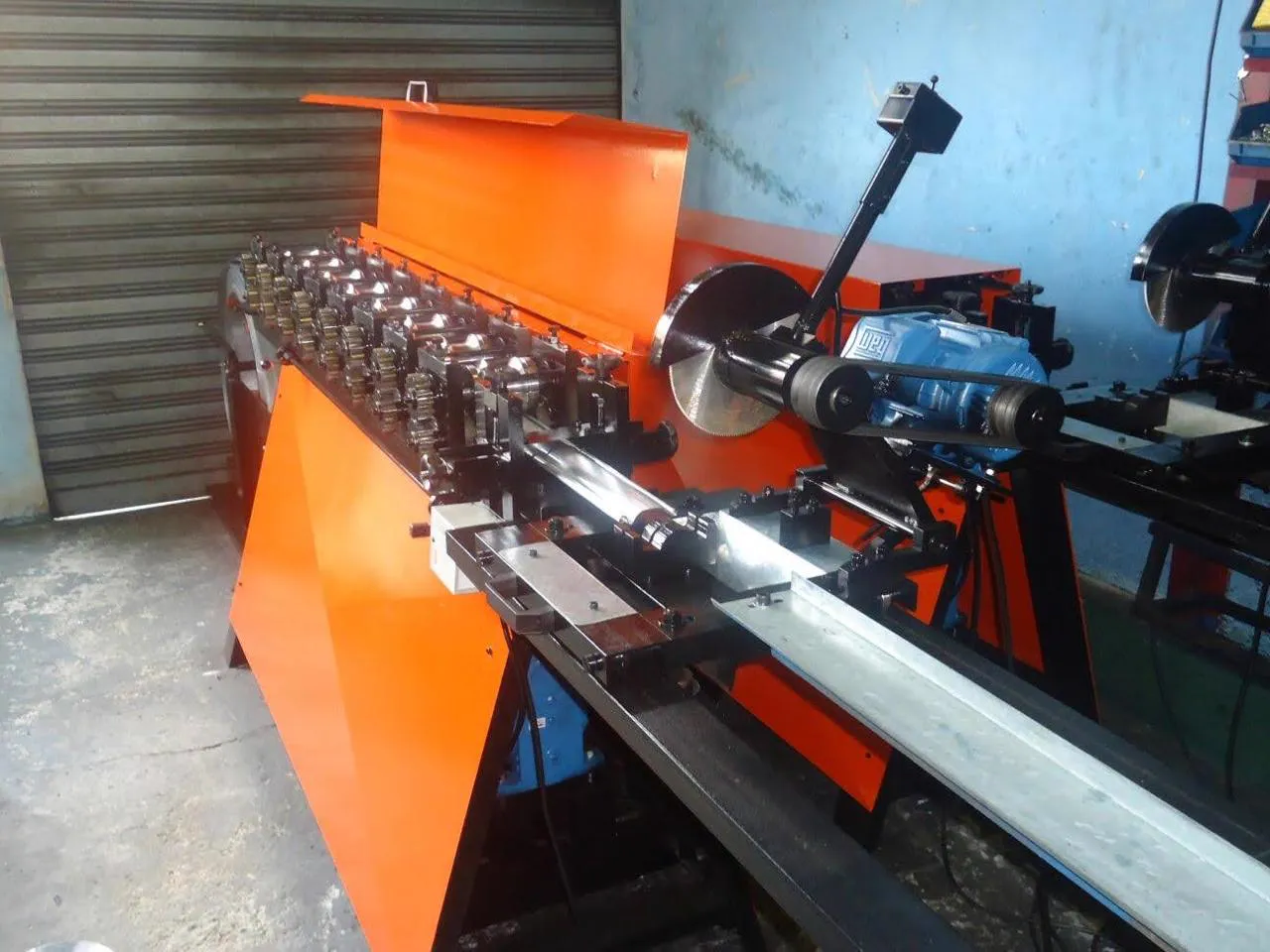

As fotos mostram a perfiladeira nova, com o gabinete laranja, os cabeçotes de rolos com a tampa aberta, o sistema de corte e o desbobinador na entrada da linha. Para as especificações completas, veja a perfiladeira para porta de enrolar e a máquina perfiladeira.
Vídeos
A perfiladeira em operação
Gravações da máquina produzindo: da bobina no desbobinador até a lâmina cortada na mesa de saída. Toque no play para assistir.
Na linha de produção
Lâminas longas na mesa de saída
Lâminas de grande comprimento saindo da perfiladeira e apoiadas na mesa de saída, sem emenda, na medida da porta.
Lâminas meia-cana prontas e desbobinador
Lâminas meia-cana empilhadas depois do corte e a bobina de aço montada no desbobinador, na entrada da perfiladeira.
De perto: rolos, corte e lâminas
Perfiladeira JPIN produzindo lâmina meia-cana
A lâmina passa pela sequência de rolos de conformação, é cortada na medida e sai pronta para a montagem da porta de enrolar.
Corte da lâmina na medida com disco
O operador aciona o sistema de corte por disco ao fim da linha e a lâmina conformada sai no comprimento da porta.
Chapa entrando nos roletes de conformação
A tira de aço vinda da bobina entra nos primeiros cabeçotes e começa a ganhar a forma do perfil, dobrada a frio de rolo em rolo.
Bobina, rolos e lâminas: a perfiladeira por dentro
De perto, os rolos de conformação em movimento, a bobina de aço que alimenta a máquina e as lâminas que saem da linha.
Lâminas sobre os cavaletes depois da perfilação
Perfiladeira em operação com as lâminas de porta de enrolar apoiadas sobre os cavaletes, já no comprimento final.
Lâmina microperfurada saindo da perfiladeira
Lâmina feita com chapa perfurada (Transvision), usada em portas de vitrine, saindo da máquina e chegando ao corte.
Fotos
A perfiladeira JPIN nova
Toque na foto para ampliar.
O que os vídeos mostram
Da bobina à lâmina pronta, em 4 etapas
O caminho que a chapa faz dentro da perfiladeira JPIN JPMC-2017, com os dados da ficha técnica.
Desbobinador
A bobina de aço fica montada no desbobinador expansivo, com capacidade para 500 kg, na entrada da linha. Cada bobina pesa de 230 a 300 kg e entra na máquina com 136 mm de largura.
Conformação nos rolos
A tira passa por 08 jogos de castelos com ferramental em aço SAE-1020 temperado. Cada par de rolos dobra um pouco a chapa, a frio, até a lâmina chegar ao perfil final.
Corte na medida
No fim da linha, o sistema de corte de alta rotação, com motor de 3 HP e disco de aço rápido de 160 dentes, corta a lâmina no comprimento de cada porta.
Lâmina pronta
A lâmina sai na mesa de saída pronta para a montagem da cortina. A JPMC-2017 produz 6,0 m por minuto, em chapas 20, 22 e 24, lisas ou Transvision (perfuradas).
Perfis
As lâminas que aparecem na galeria
Cada perfil pede um ferramental próprio. Veja a página de cada máquina para os detalhes.
Lâmina meia-cana
O perfil mais comum das portas de enrolar, que aparece na maior parte dos vídeos. É o perfil de linha da JPMC-2017, para portas automáticas e manuais.
Perfiladeira para porta de enrolar meia-canaLâmina microperfurada
Feita com chapa perfurada (Transvision), deixa passar luz e ventilação e é usada em vitrines e fachadas de loja.
Perfiladeira para lâmina microperfuradaOutros perfis sob medida
Máquinas JPIN já produziram perfis Búzios, Cartola, tira de chapa raiada e fachada lambril. O ferramental é definido no orçamento, conforme o perfil.
Máquina perfiladeira sob medidaDúvidas
Perguntas frequentes sobre a perfiladeira em operação
As máquinas dos vídeos são fabricadas pela JPIN?
Sim. As fotos e os vídeos mostram perfiladeiras JPIN, fabricadas na fábrica do Parque São Rafael, em São Paulo/SP, onde a empresa produz máquinas perfiladeiras desde 2006.
Quanto a perfiladeira produz por minuto?
A JPMC-2017 tem capacidade de produção de 6,0 m por minuto. Veja a ficha técnica completa na página da perfiladeira para porta de enrolar.
Quais chapas a máquina dos vídeos trabalha?
Chapas 20 (0,95 mm), 22 (0,80 mm) e 24 (0,65 mm), em aço galvanizado liso ou Transvision (perfurado). As máquinas JPIN também trabalham com aço carbono.
Posso ver a máquina funcionando antes de comprar?
Sim. Quem está na Grande São Paulo pode agendar uma visita à fábrica, no Parque São Rafael. Para outras regiões, fale com a JPIN pelo WhatsApp (11) 94736-3164 e tire as dúvidas sobre o perfil que você quer produzir.
A JPIN instala a máquina e ensina a operar?
Sim. O equipamento é instalado pelo fabricante. Curso rápido e as dicas na hora da instalação. A garantia é de 1 ano a partir da instalação do equipamento.
Como funciona o pagamento e a entrega?
Pagamento em 10 prestações iguais a partir do fechamento do contrato. Entregas em todo o Brasil e América do Sul; o prazo é informado no orçamento.
